PolyWorks|PMI+Loop™은 기본 CAD 플랫폼인 단일 디지털 저작 도구 내에서 CAD 설계 형상과 관련된 3D 측정 계획을 정의할 수 있는 혁신적인 모델 기반 정의(MBD) 솔루션입니다. PolyWorks|Inspector™와 완벽하게 상호 운용할 수 있는 이 제품은 단일 제품 정의에서 제품 엔지니어링 프로세스를 추진하기 위해 설계, 제조 및 3D 측정 팀에 디지털 협업 플랫폼을 제공합니다.

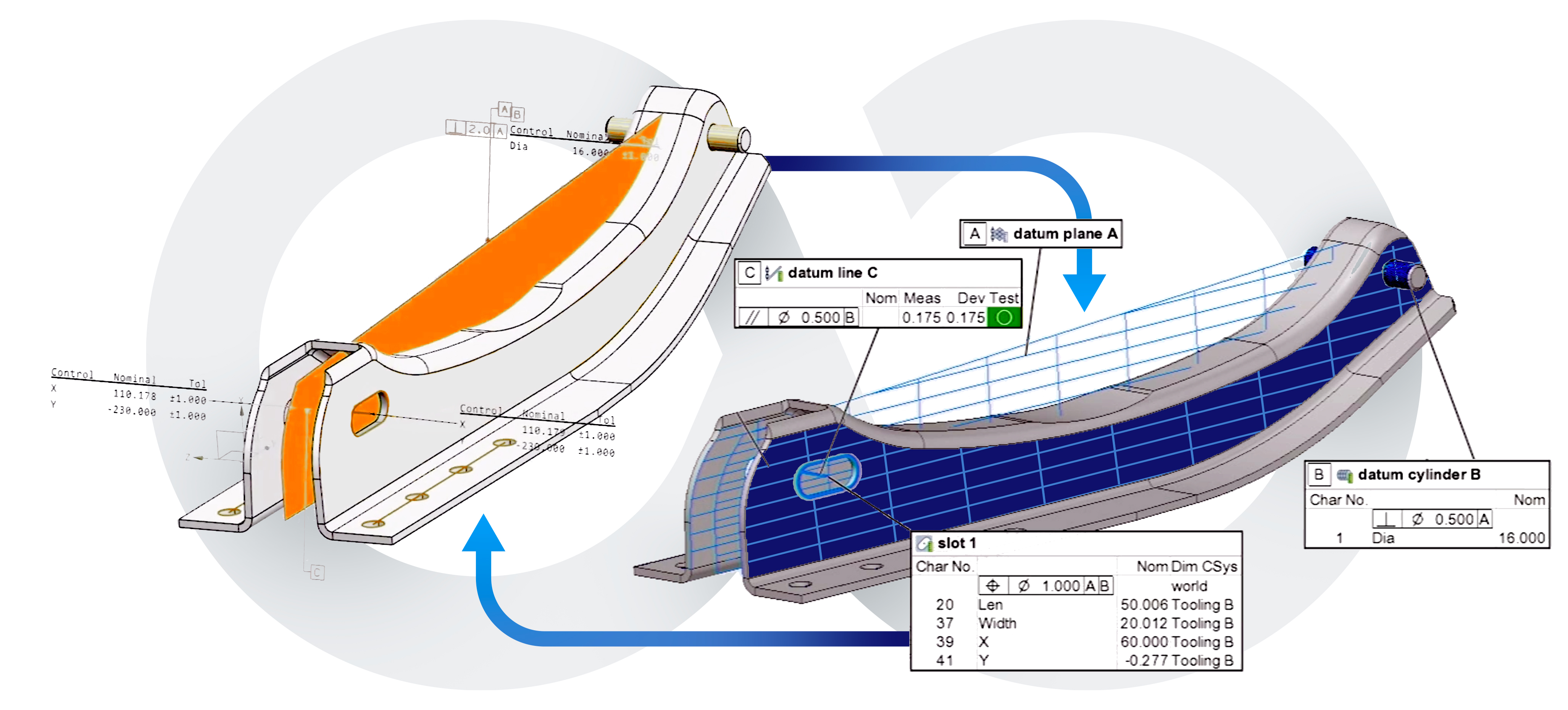

3D 측정 계획을 위한 CAD 기반 MBD
PolyWorks|PMI+Loop™은 모델 기반 정의(MBD)로 설계 및 제조 팀이 기본 CAD 플랫폼을 통하여 3D 측정 대상 및 측정 기준 사항을 정의하고 부품 적합성 확인, 기능과 성능 보장, 제조 피드백 공유 및 3D 측정 팀에 지침 전달을 할 수 있는 혁신적인 솔루션입니다.
측정 가능한 CAD 형상 생성
CAD 설계 형상과 관련된 제어된 특성과 함께 3D 측정 개체 및 구성을 정의합니다.
제조된 부품에 대한 차원 피드백 받기
피쳐 위치, 표면 및 모서리 편차를 얻기 위해 특수 특성을 설정하고 이를 어셈블리, 툴링 또는 데이텀 좌표계에 연결합니다.
기본 GD&T 및 데이텀 레이블 활용
기본 GD&T 및 데이텀 레이블을 3D 측정 계획에 통합하고 MBD와 함께 CAD 모델을 사용하는 다운스트림 애플리케이션과의 완전한 호환성을 보장합니다.
보고용 BOM 구성
제어된 특성을 검토, 주문 및 번호 지정하고 이를 CAD 모델의 3D 뷰/캡처에 연결하여 검사 보고서 구조를 작성합니다.
모든 3D 애플리케이션과 상호 운용 가능
PolyWorks|Inspector™와의 상호 연결 외에도 PolyWorks|PMI+Loop는 3D 측정 계획 정보를 다양한 파일 형식으로 출력하는 개방형 플랫폼입니다. 기존 CAD 기반 워크플로에서 MBD 소모품을 제공하여 기존 3D 측정 프로세스 내에서 원활한 통합을 보장합니다.
CAD 플랫폼과 PolyWorks|Inspector 간에 3D 측정 계획 교환
기본적으로 CAD 플랫폼을 PolyWorks|Inspector에 상호 연결하여 3D 측정 개체, 특성 명세서, 3D 보기 및 보고서를 원활하게 공유합니다.
기존 CAD 기반 워크플로우 지원
CAD 모델 및 해당 PMI+Loop MBD를 3D PDF 파일로 출력하거나 3D 보기/캡처에서 2D 도면을 생성합니다.
타사 측정 소프트웨어에 3D 측정 정보 제공
CSV, XML 또는 DMIS 파일을 통해 타사 측정 소프트웨어와 측정 개체, 치수 제어 및 측정 시퀀스를 공유합니다.
효율적인 디지털 협업 워크플로
PolyWorks|PMI+Loop의 최신 디지털 아키텍처는 제품 엔지니어링 팀 간의 3D 측정 요구 사항 교환 및 커뮤니케이션을 용이하게 하고 설계 변경 도입의 복잡성을 줄이며 3D 측정 결과에 직접 액세스할 수 있도록 합니다.
전사적으로 균일하게 3D 측정 요구 사항 제시
3D 측정 요구 사항의 시각적 표현과 보고서 구조를 표준화하여 팀 간의 커뮤니케이션을 간소화하십시오.
설계 변경 주기 최적화
C새 CAD 모델 수정본을 3D 측정 팀에 보내면 PolyWorks® 검사 프로젝트의 MBD가 자동으로 업데이트됩니다.
제조 단계 모델링 단순화
마스터 CAD 모델 지오메트리를 수정하고 PMI+Loop는 파생된 제조 단계 모델에서 측정 계획의 업데이트를 즉시 실행합니다.
순식간에 3D 측정 결과에 액세스
검사 프로젝트를 PolyWorks|DataLoop™ Core 서버에 저장하고 CAD 소프트웨어에서 한 번만 클릭하여 웹 브라우저에서 모델에 연결된 프로젝트를 엽니다.
